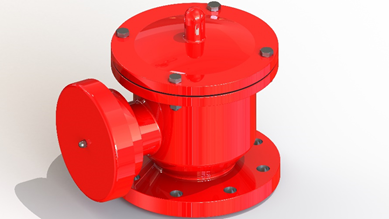

ZGF-V型單吸閥

ZGF-V型

單吸閥在工況中一般為水平安裝。單吸閥充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的吸氣負壓。單吸閥充分利用油罐本身的承壓能力來減少油蒸氣排放，使罐內的壓力不在繼續。

我公司生產的ZGF型單吸閥呼出閥芯安裝一根主導桿，主導桿與閥套、閥盤通過精密加工，使其處于同心狀態。

我公司生產的ZGF型單吸閥的閥套有安裝PTFE的絕緣裝置和防靜電裝置，避免因閥芯運動時碰撞或摩擦產生火花，同時也避免靜電導致用戶產生不必要的損失。

我公司生產的ZGF型單吸閥閥盤采用FEP（特氟龍）材質密封，其優良的抗腐蝕性、抗化學侵蝕性，抗液體和蒸汽粘附性，抗極限溫度（-45℃）以及閥座凍結而造成的粘結。

我公司生產的ZGF型單吸閥，其閥芯可現場更換，無需使用任何特殊工具或復雜程序，更無須送出重新制造或更換整個閥門，現場維護人員即可操作。

我公司生產的ZGF型單吸閥采用緊湊設計，可以加裝阻火芯，使呼吸閥自帶防火功能，且自身重量相對低，定價方面優勢很大。

我公司生產的ZGF型單吸閥可以使用彈簧加壓，高可達10m水柱。

我公司生產的ZGF型單吸閥能始終保持密封狀態，直到系統真空超過閥門設定壓力。當發生過壓時，受力元件提升，打破閥座與閥芯之間的密封，使蒸汽得以排出，補充真空。一旦過程結束，閥門重新密封，并保持密封。

ZGF型單吸閥，一款可適用于對大氣無污染無毒害的介質儲罐；另一款則可適用于對空氣有污染的介質儲罐，適用于有壓力保護系統的普通儲罐。

獨特性能和優勢

★能有效防凍、防靜電及防粘附    ★高壓低壓完美勝任    ★緊湊設計，質優價廉    ★安裝方便單組件結構    ★精準控制閥門的泄漏量    ★多項選擇，終極適配    ★可現場更換閥芯組件    ★適配市場各種連接方式

訂貨選型

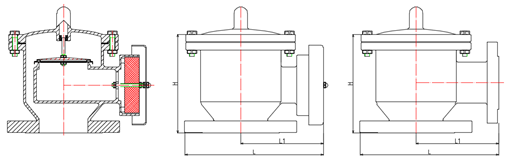

ZGF-V尺寸和大約重量

注：更大尺寸可以定制，也可以按客戶提供圖紙加工。

通氣量曲線圖

在100%通氣量允許超壓10%背壓為大氣壓常溫情況下

設備通氣量曲線圖

正壓通氣量

A  +365pa  B  +980pa  C  +1760pa  D  +98000pa

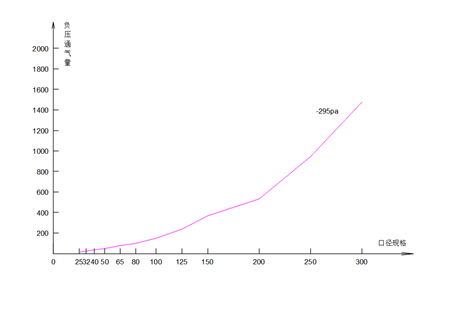

負壓通氣量 -295pa

注：

q 額定泄放量  K_b 泄放系數  P₁ 大泄放壓力  A 流道面積  M 摩爾質量  Z 壓縮系數  T 泄放溫度 K 絕熱指數  P₂ 背壓  d 流道直徑
